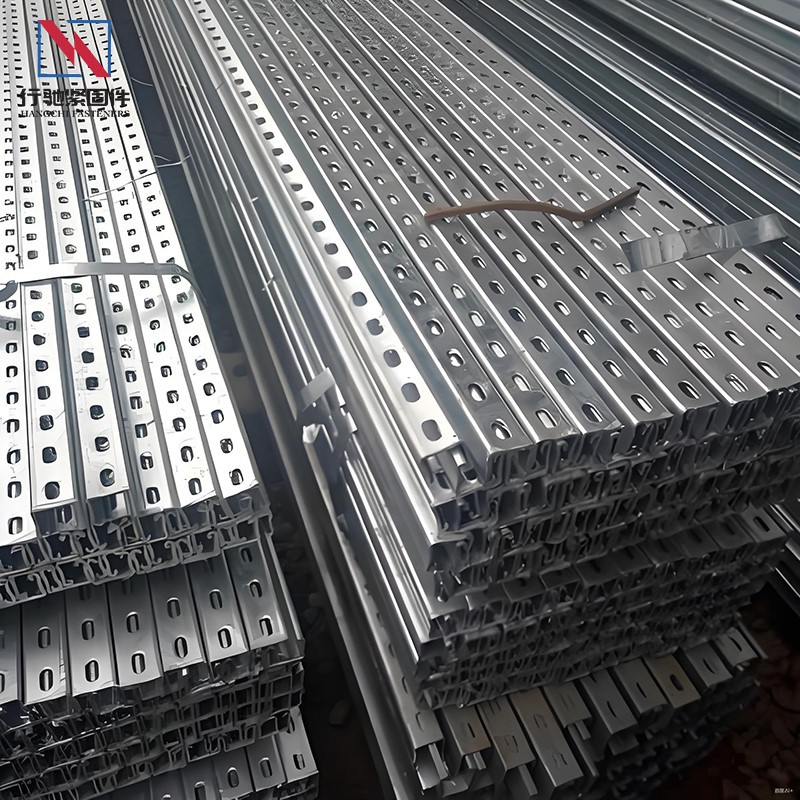

Photovoltaic Bracket C Purlin on südamikukoormust{0}}kandev komponent, mis toetab fotogalvaanilisi mooduleid. Valmistatud ülitugevast-terasest külmvormimisega-, selle optimeeritud konstruktsioon tagab suurepärase paindekindluse ja koormus-kandevõime. Tootel on täpne disain ja standardiseeritud ühendusavad, mis võimaldavad kiiret ja turvalist paigaldamist klambrite ja kaugtaladega. See on kerge,{7}}tugev ja hõlpsasti paigaldatav, mistõttu on see stabiilsete ja usaldusväärsete fotogalvaaniliste tugisüsteemide ehitamisel oluline standardkomponent.

Toote materjal

Üksus	Spetsifikatsioon
Toote nimi	Fotogalvaaniline kronstein C Purlin
Materjal	Tsink{0}}Alumiinium-Magneesium
Pinnatöötlus	Kuumtsingimine-

Suurus ja parameetrid

product-681-320

Seerianumber	suurus				ristlõikepind-	Kaal	Konstruktsiooniterase raskuskese		Inertsimoment		Tagastusraadius		jaotis
	mm				c㎡	kg	cm		cm³		cm		cm³
	h	b	a	I	F	M	Ey1	Ex1	Jx	Jy	Ix	ly	Wx	Wy
1	100	50	20	2.5	5.510	4.514	1.835	5.0	84.932	19.889	3.925	1.899	16.286	6.321
2	100	50	20	3.0	8.495	5.369	1.848	5.0	98.580	22.802	3.895	1.873	19.712	7.235
3	140	60	20	2.5	7.10	5.691	1.97	7.0	212.137	34.786	5.500	2.227	30.305	8.842
4	140	60	20	3.0	8.295	6.782	1.969	7.0	248.006	40.132	5.467	2.199	35A29	9.956
5	180	80	20	3.0	8895	7.259	1.846	8.0	339.955	41.989	6.182	2.172	42.A94	10.109
6	180	70	20	3.0	9.492	7.724	2.229	8.0	376.933	61.266	6.300	2.540	47,116	12.843

Tootmisprotsess

Fotogalvaanilise kronsteini C-kujuliste võrkude tootmisel kasutatakse tavaliselt külmpainutusvormimistehnoloogiat. Konkreetsed sammud hõlmavad järgmist:

Tooraine ettevalmistamine

Kvaliteetse-kuumvaltsitud-- või külmvaltsitud-terasriba valimine alusmaterjaliks.

Külm painutusvormimine

Spetsiaalse varustuse abil painutatakse terasriba järk-järgult soovitud C-kujuliseks -ristlõikeks-.

Pikkusesse lõikamine

Vastavalt kliendi nõudmistele lõigatakse pidevalt toodetud fotogalvaanilise kronsteini C-kujulised orelid määratud pikkuseks.

Pinnatöötlus (valikuline)

Korrosioonikindluse parandamiseks võib C-kujulist terast tsingida, pihustada või muul viisil pinda töödelda.

Rakenduse stsenaariumid

Maapealsed{0}}fotogalvaanilised elektrijaamad

kasutatakse massiivi külgmiste tugistruktuuridena

Jaotatud katuse fotogalvaanika

kasutatakse katuse tugisüsteemi peamise{0}}kandekomponendina

Põllumajanduslik fotogalvaanika ja fotogalvaanilised autovarjualused

kasutatakse integreeritud raami tugikomponentidena

Integreeritud fotogalvaanika{0}}ehitamine (BIPV)

kasutatakse tugiraamidena kardina seintele ja varjutussüsteemidele

Paigaldamise ettevaatusabinõud

Ehitamise ajal on oluline järgida rangelt projekteerimisjooniseid, et vältida ebaõigest paigaldamisest tingitud konstruktsioonitõrkeid.
Veenduge, et kõik ühendused on turvalised ja usaldusväärsed; soovitatav on polt- või keevisühendused.
Kontrollige paigaldatud C-kujulist terast regulaarselt deformatsiooni, rooste või muude probleemide suhtes ning tehke õigeaegselt hooldust, et pikendada selle kasutusiga.
